Установка и настройка OpenVPN с ключом pkcs12

Автор: Cancer.



На днях появилась задача - объединить головной офис и 3 филиала в одну сеть через интернет посредством OpenVPN, чтобы люди могли подключаться через RDP к базам на серверах, а, в свою очередь, админы имели удаленный доступ к ПК филиалов по VNC, RDP итд итп.

В офисе 2 канала в интернет:
IP=86.86.ххx.x (основной канал) и IP=90.90.xx.x (резервный канал).
В офисе работает скрипт переключение каналов, если вдруг упадет основной канал скрипт переключится на резервный канал. Филиалы должны переподключиться на резервный канал при падении основного интернет-канала в офисе, а при восстановлении основного интернет-канала в офисе, переподключиться обратно на основной.


Почему OpenVPN?

1. OpenVPN - кроссплатформенное программное обеспечение, а для меня это очень важно, так как на гейтах филиалах находятся разные операционные системы.
OpenVPN используется на Solaris, OpenBSD, FreeBSD, NetBSD, GNU/Linux, Apple Mac OS X, QNX и Microsoft Windows.
2. Нужно видеть всю сеть за гейтом филиала и обратно, а именно объединить все подсети.
3. Компрессия с помощью библиотеки компрессии LZO, для сжатия потока данных.
4. Шифрование канала, для обеспечения безопасности управляющего канала и потока данных, OpenVPN использует библиотеку OpenSSL.

Исходные данные:

+---------------+----------------+--------------------+
|Подразделение  |    Подсеть     |  ОС гейта/клиента  |
+---------------+----------------+--------------------+
|Офис           | 192.168.0.0/24 | FreeBSD            |
|Филиал №1      | 192.168.1.0/24 | FreeBSD            |
|Филиал №2      | 192.168.2.0/24 | Windows XP         |
|Филиал №3      | 192.168.3.0/24 | CentOS             |
|Sysadmin       |                | Windows XP         |
+---------------+----------------+--------------------+



Схема сети:





Устанавливаем OpenVPN

//> cd /usr/ports/security/openvpn
/usr/ports/security/openvpn/> make config

     +--------------------------------------------------------------------+
     |                   Options for openvpn 2.1.4                        |
     | +----------------------------------------------------------------+ |
     | |  [ ] PW_SAVE  Interactive passwords may be read from a file    | |
     | |  [ ] PKCS11   Use security/pkcs11-helper                       | |
     | |                                                                | |
     | |                                                                | |
     | |                                                                | |
     | |                                                                | |
     | |                                                                | |
     +-+------v(+)------------------------------------------------------+-+
     |                       [  OK  ]       Cancel                        |
     +--------------------------------------------------------------------+

/usr/ports/security/openvpn/> make install clean

Далее переходим в каталог ../easy-rsa/2.0/
//> cd /usr/local/share/doc/openvpn/easy-rsa/2.0/

/usr/local/share/doc/openvpn/easy-rsa/2.0/> ee vars

В нем меняем 1 строку
# Меняем export KEY_DIR="$EASY_RSA/keys" на
export KEY_DIR="$EASY_RSA/keys/server"
# меняем export KEY_SIZE=1024 на 2048
# (тем самым увеличим размер ключей с 1024 бит до 2048 бит)
export KEY_SIZE=2048


Даем на скрипты права на исполняемость r-xr--r--
/usr/local/share/doc/openvpn/easy-rsa/2.0/> chmod 544 *


Создаем директорию куда у нас будут создаваться/храниться ключи и сертификаты.
/usr/local/share/doc/openvpn/easy-rsa/2.0/> mkdir -p keys/server


Далее запускаем shell
/usr/local/share/doc/openvpn/easy-rsa/2.0/> sh

#. ./vars
NOTE: when you run ./clean-all, I will be doing a rm -rf on
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server
#./clean-all


Создаем ключи для нашего сервера OpenVPN



Создаем 2 ключа (ca.key и dh2048.pem) и по 1 ключу/сертификату (server.key и server.crt) только для сервера OpenVPN и дополнительный ключ (ta.key) для сервера и клиента.
Создаем их один раз и навсегда.

1. Создаем 1-ый ключ Certificate Authority
# ./build-ca
Generating a 2048 bit RSA private key
.....................++++++
..++++++
writing new private key to 'ca.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [US]:RU
State or Province Name (full name) [CA]:Rostov-on-Don
Locality Name (eg, city) [SanFrancisco]:Rostov-on-Don
Organization Name (eg, company) [Fort-Funston]:server
Organizational Unit Name (eg, section) []:server
Common Name (eg, your name or your server's hostname) [Fort-Funston CA]:server
Name []:server
Email Address [me@myhost.mydomain]:root@localhost
#



2. Создаем сертификат X.509
# ./build-key-server server
Generating a 2048 bit RSA private key
.........++++++
..........................++++++
writing new private key to 'server.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [US]:RU
State or Province Name (full name) [CA]:Rostov-on-Don
Locality Name (eg, city) [SanFrancisco]:Rostov-on-Don
Organization Name (eg, company) [Fort-Funston]:server
Organizational Unit Name (eg, section) []:server
Common Name (eg, your name or your server's hostname) [server]:server
Name []:server
Email Address [me@myhost.mydomain]:root@localhost

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:server
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName           :PRINTABLE:'RU'
stateOrProvinceName   :PRINTABLE:'Rostov-on-Don'
localityName          :PRINTABLE:'Rostov-on-Don'
organizationName      :PRINTABLE:'server'
organizationalUnitName:PRINTABLE:'server'
commonName            :PRINTABLE:'server'
name                  :PRINTABLE:'server'
emailAddress          :IA5STRING:'root@localhost'
Certificate is to be certified until Sep  6 19:11:59 2020 GMT (3650 days)
Sign the certificate? [y/n]:y


1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
#




3. Генерируем 2048 битный ключ с помощью алгоритма Диффи Хеллмана
# ./build-dh
Generating DH parameters, 2048 bit long safe prime, generator 2
This is going to take a long time
...............................+.......+..............................++*++*++*
..............+.....*................++*..............................++.......
#


Выходим из shell
# exit


4. Создаем TLS-ключ (который нужен как и серверу, так и клиенту)
/../../../../openvpn/easy-rsa/2.0/> openvpn --genkey --secret keys/server/ta.key


Создаем директории для нашего OpenVPN сервера где будут храниться конфиг, ключи, сертификаты и настройки клиентов
//> mkdir /usr/local/etc/openvpn
//> mkdir /usr/local/etc/openvpn/keys
//> mkdir /usr/local/etc/openvpn/ccd



Переходим в директорию с ключами OpenVPN
//> cd /usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/


Копируем ключи из /usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/
в директорию /usr/local/etc/openvpn/keys
/../../easy-rsa/2.0/keys/server/> cp ca.crt /usr/local/etc/openvpn/keys/
/../../easy-rsa/2.0/keys/server/> cp server.crt /usr/local/etc/openvpn/keys/
/../../easy-rsa/2.0/keys/server/> cp server.key /usr/local/etc/openvpn/keys/
/../../easy-rsa/2.0/keys/server/> cp dh2048.pem /usr/local/etc/openvpn/keys/
/../../easy-rsa/2.0/keys/server/> cp ta.key /usr/local/etc/openvpn/keys/


получим следующий список файлов которые нужны для работы сервера
//> ls /usr/local/etc/openvpn/keys
ca.crt          dh2048.pem      server.crt      server.key      ta.key



Создаем конфигурационный файл нашего OpenVPN сервера.
//> ee /usr/local/etc/openvpn/server.conf

# указываем на каком локальном интерфейсе OpenVPN будет слушать
# по умолчанию OpenVPN слушает все интерфейсы
#local xxx.xxx.xx.x

# порт на котором работает сервер
port 1194

# протокол - TCP или UDP
proto udp

# используемый тип устройства и номер
dev tun0

# указываем по каким интерфейсам можно подключаться к OpenVPN по telnet
# указывать нужно IP адреса интерфейсов сервера
management localhost 8329
#management 192.168.0.xx 8329
#management 86.86.xxx.xx 8329

# указываем файл CA
ca /usr/local/etc/openvpn/keys/ca.crt

# указываем файл с сертификатом сервера
cert /usr/local/etc/openvpn/keys/server.crt

# указываем файл с ключем сервера
key /usr/local/etc/openvpn/keys/server.key

# указываем файл с генерированный алгоритмом Диффи Хеллмана
dh /usr/local/etc/openvpn/keys/dh2048.pem

# указываем где находится файл отозванных сертификатов
#crl-verify /usr/local/etc/openvpn/crl.pem

# задаем IP-адрес сервера и маску подсети (виртуальной сети)
server 10.10.100.0 255.255.255.0

# указываем внутренний DNS и WINS серверы
push "dhcp-option DNS 192.168.0.1"
push "dhcp-option DNS 192.168.0.10"
push "dhcp-option WINS 192.168.0.1"

# задаем МАРШРУТ который передаём клиенту
# и маску подсети для того чтобы он "видел"
# сеть за OpenVPN сервером
# Офис
push "route 192.168.0.0 255.255.255.0"
# Филиал №1
push "route 192.168.1.0 255.255.255.0"
# Филиал №2
push "route 192.168.2.0 255.255.255.0"
# Филиал №3
push "route 192.168.3.0 255.255.255.0"

# указываем где хранятся файлы с
# настройками IP-адресов клиентов
client-config-dir ccd

# добавляем маршрут сервер-клиент
route 10.10.100.0 255.255.255.252
# Филиал №1
route 192.168.1.0 255.255.255.0
# Филиал №2
route 192.168.2.0 255.255.255.0
# Филиал №3
route 192.168.3.0 255.255.255.0

# делает сервер OpenVPN основным шлюзом у клиентов
#push "redirect-gateway"

# разрешает видеть клиентам друг друга (по виртуальным IP)
# по умолчанию клиенты видят только сервер
client-to-client

# разрешать подключаться с одинаковым сертификатом/ключом
#duplicate-cn

# включаем TLS аутентификацию
tls-server

# для дополнительной безопасности при
# использовании SSL/TLS, создайте "HMAC firewall"
# для защиты от DoS аттак и флуда UDP порта.
#
# сгенерируйте с помощью:
#   openvpn --genkey --secret ta.key
#
# сервер и каждый клиент должны иметь копию этого ключа.
# второй параметр выставляется в '0' для сервера и '1' для клиентов.
tls-auth keys/ta.key 0

# TLS таймаут, полезен если выход в интернет осуществляется
# через GPRS мобильных операторов
tls-timeout 120

# выбираем алгоритм хеширования по умолчанию используется SHA1
# вывод полного списка командой openvpn --show-digests
auth SHA1

# выберите криптографический сертификат.
# этот пункт конфига должен копироваться
# в конфиг клиента, так же как он установлен здесь.
# по умолчанию используется/рекомендуется BF-CBC
# вывод полного списка командой openvpn --show-ciphers
#cipher BF-CBC        # Blowfish (default)
#cipher AES-128-CBC   # AES
#cipher DES-EDE3-CBC  # Triple-DES
cipher BF-CBC

# проверяет активность подключения каждые 10 секунд,
# если в течении 120 сек. нет ответа, подключение закрывается
keepalive 10 120

# сжатия трафика VPN туннеля с помощью библиотеки LZO
# если вы включили сжатие на сервере,
# вы так же должны включить и в конфиге у клиента
comp-lzo

# максимальное количество одновременно подключенных клиентов
max-clients 100

# от какого пользователя и группы будет работать OpenVPN
user nobody
group nobody

# имеет смысл использовать при использовании протокола udp
#mssfix 1450

# эти опции позволяют избежать необходимости
# получения доступа к определенным ресурсам
# после рестарта, т.к. это может быть невозможным
# из-за понижения привилегий.
persist-key
persist-tun

# путь к файлу записи статуса OpenVPN в лог
status /var/log/openvpn/openvpn-status.log

# путь к файлу записи событий происходящих на сервере
# "log" - запись событий в лог будет перезаписываться при перезагрузке демона
# "log-append" - запись событий будет добавляться в лог
log /var/log/openvpn/openvpn.log

# установите необходимый уровень логирования.
# 0 - ничего, за исключением фатальных ошибок
# 4 - подойдет для получения общих сведений
# 5 и 6 пригодяться для отладки проблем соединения
# 9 - максимально возможная информация
verb 3

# макс кол-во однотипных записей в лог
#mute 20


Создаем директорию /var/log/openvpn/ и 2 файла где будут храниться логи
//> mkdir /var/log/openvpn/
//> touch /var/log/openvpn/openvpn-status.log
//> touch /var/log/openvpn/openvpn.log



Добавляем OpenVPN в автозагрузку системы
//> ee /etc/rc.conf

openvpn_enable="YES"
openvpn_if="tun"
openvpn_configfile="/usr/local/etc/openvpn/server.conf"
openvpn_dir="/usr/local/etc/openvpn"


И запускаем OpenVPN сервер
//> /usr/local/etc/rc.d/openvpn start
Starting openvpn.
//>


Проверим в процесcах
//> ps axw | grep openvpn

2983 ?? Ss 0:00.00 /usr/local/sbin/openvpn --cd /usr/local/etc/openvpn --daemon openvpn --config /usr/local/etc/openvpn/server.conf






Создаем ключи PKCS12 для Филиалов №1,2,3




Переходим в директорию и создаем ключи для филиалов №1,2,3:
filial1.p12, filial2.p12, filial3.p12
pkcs12 имя файла в формате PKCS#12, содержащего сертификат CA, ключ и сертификат клиента. Такой файл и команда заменяют сразу 3 соответствующих файла и команды - .ca, .cert, .key
//> cd /usr/local/share/doc/openvpn/easy-rsa/2.0/
/usr/local/share/doc/openvpn/easy-rsa/2.0/> sh


Эту команду нужно запускать при каждом создании новых ключей.
#. ./vars
NOTE: when you run ./clean-all, I will be doing a rm -rf on
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server
#


Создаем ключ для Филиала №1


# ./build-key-pkcs12 filial1
Generating a 2048 bit RSA private key
................................++++++
...........................................++++++
writing new private key to 'filial1.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [US]:RU
State or Province Name (full name) [CA]:Rostov-on-Don
Locality Name (eg, city) [SanFrancisco]:Rostov-on-Don
Organization Name (eg, company) [Fort-Funston]:server
Organizational Unit Name (eg, section) []:server
Common Name (eg, your name or your server's hostname) [filial1]:
Name []:filial1
Email Address [me@myhost.mydomain]:filial1@localhost

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:filial1
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName           :PRINTABLE:'RU'
stateOrProvinceName   :PRINTABLE:'Rostov-on-Don'
localityName          :PRINTABLE:'Rostov-on-Don'
organizationName      :PRINTABLE:'server'
organizationalUnitName:PRINTABLE:'server'
commonName            :PRINTABLE:'filial1'
name                  :PRINTABLE:'filial1'
emailAddress          :IA5STRING:'filial1@localhost'
Certificate is to be certified until Sep  6 19:20:11 2020 GMT (3650 days)
Sign the certificate? [y/n]:y


1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
Enter Export Password:
Verifying - Enter Export Password:
#


Создаем ключ для Филиала №2

# ./build-key-pkcs12 filial2
Generating a 2048 bit RSA private key
................................++++++
...........................................++++++
writing new private key to 'filial2.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [US]:RU
State or Province Name (full name) [CA]:Rostov-on-Don
Locality Name (eg, city) [SanFrancisco]:Rostov-on-Don
Organization Name (eg, company) [Fort-Funston]:server
Organizational Unit Name (eg, section) []:server
Common Name (eg, your name or your server's hostname) [filial2]:
Name []:filial2
Email Address [me@myhost.mydomain]:filial2@localhost

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:filial2
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName           :PRINTABLE:'RU'
stateOrProvinceName   :PRINTABLE:'Rostov-on-Don'
localityName          :PRINTABLE:'Rostov-on-Don'
organizationName      :PRINTABLE:'server'
organizationalUnitName:PRINTABLE:'server'
commonName            :PRINTABLE:'filial2'
name                  :PRINTABLE:'filial2'
emailAddress          :IA5STRING:'filial2@localhost'
Certificate is to be certified until Sep  6 19:21:14 2020 GMT (3650 days)
Sign the certificate? [y/n]:y


1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
Enter Export Password:
Verifying - Enter Export Password:
#


Создаем ключ для Филиала №3

# ./build-key-pkcs12 filial3
Generating a 2048 bit RSA private key
................................++++++
...........................................++++++
writing new private key to 'filial3.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [US]:RU
State or Province Name (full name) [CA]:Rostov-on-Don
Locality Name (eg, city) [SanFrancisco]:Rostov-on-Don
Organization Name (eg, company) [Fort-Funston]:server
Organizational Unit Name (eg, section) []:server
Common Name (eg, your name or your server's hostname) [filial3]:
Name []:filial3
Email Address [me@myhost.mydomain]:filial3@localhost

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:filial3
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName           :PRINTABLE:'RU'
stateOrProvinceName   :PRINTABLE:'Rostov-on-Don'
localityName          :PRINTABLE:'Rostov-on-Don'
organizationName      :PRINTABLE:'server'
organizationalUnitName:PRINTABLE:'server'
commonName            :PRINTABLE:'filial3'
name                  :PRINTABLE:'filial3'
emailAddress          :IA5STRING:'filial3@localhost'
Certificate is to be certified until Sep  6 19:23:16 2020 GMT (3650 days)
Sign the certificate? [y/n]:y


1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
Enter Export Password:
Verifying - Enter Export Password:
#




Создаем ключ для Системного администратора

# ./build-key-pkcs12 sysadmin
Generating a 2048 bit RSA private key
................................++++++
...........................................++++++
writing new private key to 'sysadmin.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [US]:RU
State or Province Name (full name) [CA]:Rostov-on-Don
Locality Name (eg, city) [SanFrancisco]:Rostov-on-Don
Organization Name (eg, company) [Fort-Funston]:server
Organizational Unit Name (eg, section) []:server
Common Name (eg, your name or your server's hostname) [sysadmin]:
Name []:sysadmin
Email Address [me@myhost.mydomain]:sysadmin@localhost

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:sysadmin
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName           :PRINTABLE:'RU'
stateOrProvinceName   :PRINTABLE:'Rostov-on-Don'
localityName          :PRINTABLE:'Rostov-on-Don'
organizationName      :PRINTABLE:'server'
organizationalUnitName:PRINTABLE:'server'
commonName            :PRINTABLE:'sysadmin'
name                  :PRINTABLE:'sysadmin'
emailAddress          :IA5STRING:'sysadmin@localhost'
Certificate is to be certified until Sep  6 19:27:27 2020 GMT (3650 days)
Sign the certificate? [y/n]:y


1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
Enter Export Password:
Verifying - Enter Export Password:
#

# exit


Вот мы и создали 3 ключа для филиалов и 1 для системного администратора
//> ls /usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server | grep .p12
filial1.p12
filial2.p12
filial3.p12
sysadmin.p12
//>



В директории /usr/local/etc/openvpn/ccd создаем файла с настройками для Филиалов и системного администратора

Филиал №1
//> ee /usr/local/etc/openvpn/ccd/filial1

С содержанием:
ifconfig-push виртуальный IP клиента,
iroute какая подсеть за клиентом
ifconfig-push 10.10.100.2 10.10.100.1
iroute 192.168.1.0 255.255.255.0

Филиал №2
//> ee /usr/local/etc/openvpn/ccd/filial2

С содержанием:
ifconfig-push виртуальный IP клиента,
iroute какая подсеть за клиентом
ifconfig-push 10.10.100.6 10.10.100.5
iroute 192.168.2.0 255.255.255.0

Филиал №3
//> ee /usr/local/etc/openvpn/ccd/filial3

С содержанием:
ifconfig-push виртуальный IP клиента,
iroute какая подсеть за клиентом
ifconfig-push 10.10.100.10 10.10.100.9
iroute 192.168.3.0 255.255.255.0


Системный администратор
//> ee /usr/local/etc/openvpn/ccd/sysadmin

С содержанием:
ifconfig-push виртуальный IP клиента
ifconfig-push 10.10.100.14 10.10.100.13




Перезапустим OpenVPN Сервер
//> /usr/local/etc/rc.d/openvpn restart
Stopping openvpn.
Starting openvpn.
//>


Проверим работу OpenVPN
//> sockstat | grep 1194
nobody   openvpn    29578 5  udp4   *:1194                *:*
//>

//> ifconfig tun0

tun0: flags=8051<UP,POINTOPOINT,RUNNING,MULTICAST> mtu 1500
        inet 10.10.100.1 --> 10.10.100.2 netmask 0xffffffff
        Opened by PID 29517

Все нормально работает
Не забываем открыть порт 1194 если вы используете firewall
Для pf правило выглядит так
pass in quick on $ext_if inet proto {udp} from any to self port 1194






Установка и настройка OpenVPN Филиала №1 (FreeBSD)




Будем настраивать гейт у филиала №1 на FreeBSD
//> cd /usr/ports/security/openvpn/
/usr/ports/security/openvpn/> make config

     +--------------------------------------------------------------------+
     |                   Options for openvpn 2.1.4                        |
     | +----------------------------------------------------------------+ |
     | |  [ ] PW_SAVE  Interactive passwords may be read from a file    | |
     | |  [ ] PKCS11   Use security/pkcs11-helper                       | |
     | |                                                                | |
     | |                                                                | |
     | |                                                                | |
     | |                                                                | |
     | |                                                                | |
     +-+------v(+)------------------------------------------------------+-+
     |                       [  OK  ]       Cancel                        |
     +--------------------------------------------------------------------+

/usr/ports/security/openvpn/> make install clean



//> mkdir /usr/local/etc/openvpn
//> mkdir /usr/local/etc/openvpn/keys

Создаем конфиг клиента
//> ee /usr/local/etc/openvpn/filial1.conf

dev tun
proto udp
# IP сервера (основной канал)
remote 86.86.ххx.x
# IP сервера (резервный канал)
remote 90.90.xx.x
port 1194
client
resolv-retry infinite
pkcs12 keys/filial1.p12
tls-client
tls-auth keys/ta.key 1
auth SHA1
cipher BF-CBC
ns-cert-type server
comp-lzo
persist-key
persist-tun
status /var/log/openvpn/openvpn-status.log
log /var/log/openvpn/openvpn.log
verb 3


Создаем директорию /var/log/openvpn/ и 2 файла где будут храниться логи
//> mkdir /var/log/openvpn/
//> touch /var/log/openvpn/openvpn-status.log
//> touch /var/log/openvpn/openvpn.log



Теперь нам нужны ключи с самого сервера
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/filial1.p12
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/ta.key

копируем их на гейт Филиала №1 /usr/local/etc/openvpn/keys



Добавляем OpenVPN в автозагрузку системы
//> ee /etc/rc.conf

openvpn_enable="YES"
openvpn_if="tun"
openvpn_configfile="/usr/local/etc/openvpn/filial1.conf"
openvpn_dir="/usr/local/etc/openvpn"


И запускаем OpenVPN на филиале
//> /usr/local/etc/rc.d/openvpn start
Starting openvpn.
//>


Проверим в процессах
//> ps axw | grep openvpn

2983 ?? Ss 0:00.00 /usr/local/sbin/openvpn --cd /usr/local/etc/openvpn --daemon openvpn --config /usr/local/etc/openvpn/filial1.conf


Попробуем теперь пингануть DNS сервер Офиса
//> ping -c 4 192.168.0.1
PING 192.168.0.1 (192.168.0.1): 56 data bytes
64 bytes from 192.168.0.1: icmp_seq=1 ttl=127 time=30.6 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=127 time=65.5 ms
64 bytes from 192.168.0.1: icmp_seq=3 ttl=127 time=31.5 ms
64 bytes from 192.168.0.1: icmp_seq=4 ttl=127 time=31.7 ms

--- 192.168.0.1 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max/stddev = 30.651/39.875/65.579/14.845 ms


Ну и посмотрим трассировку.
//> traceroute 192.168.0.1
traceroute to 192.168.0.1 (192.168.0.1), 64 hops max, 40 byte packets
 1  10.10.100.1 (10.10.100.1)  28.550 ms  81.022 ms  80.970 ms
 2  192.168.0.1 (192.168.0.1)  80.915 ms  80.877 ms  80.831 ms


на этом настройка Филиала №1 закончена.



Установка и настройка OpenVPN Филиала №2 (Windows XP)


Будем настраивать гейт у филиала №2 на Windows XP. (Не забываемым расшарить сетевую карту на которую приходит интернет).

Качаем дистрибутив для Windows и устанавливаем его. Скачать











Копируем с сервера ключи в директорию C:\Program Files\OpenVPN\config
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/filial2.p12
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/ta.key


Далее создаем конфиг C:\Program Files\OpenVPN\config\filial2.ovpn
dev tun
proto udp
# IP сервера (основной канал)
remote 86.86.ххx.x
# IP сервера (резервный канал)
remote 90.90.xx.x
port 1194
client
resolv-retry infinite
pkcs12 filial2.p12
tls-client
tls-auth ta.key 1
auth SHA1
cipher BF-CBC
ns-cert-type server
comp-lzo
persist-key
persist-tun
verb 3


Теперь нужно что бы служба OpenVPN стартовала с включением ПК
Топаем по пути
Пуск -> Панель управления -> Администрирование -> Службы









Попробуем теперь пингануть DNS сервер Офиса
C:\Users\Cancer>ping 192.168.0.1

Обмен пакетами с 192.168.0.1 по с 32 байтами данных:
Ответ от 192.168.0.1: число байт=32 время=28мс TTL=127
Ответ от 192.168.0.1: число байт=32 время=29мс TTL=127
Ответ от 192.168.0.1: число байт=32 время=28мс TTL=127
Ответ от 192.168.0.1: число байт=32 время=28мс TTL=127



Статистика Ping для 192.168.0.1:
    Пакетов: отправлено = 4, получено = 4, потеряно = 0 (0% потерь),
Приблизительное время приема-передачи в мс:
    Минимальное = 28мсек, Максимальное = 29 мсек, Среднее = 28 мсек

C:\Users\Cancer>


Ну и посмотрим трассировку
C:\Users\Cancer>tracert 192.168.0.1

Трассировка маршрута к pdc.domain.local [192.168.0.1]
с максимальным числом прыжков 30:

  1    32 ms    30 ms    27 ms  GATE [10.10.100.1]
  2    33 ms    31 ms    30 ms  pdc.domain.local [192.168.0.1]

Трассировка завершена.

C:\Users\Cancer>


на этом настройка Филиала №2 закончена.



Установка и настройка OpenVPN Филиала №3 (CentOS)

Будем настраивать гейт у филиала №3 на CentOS.

Подключаем epel репозиторий, инфа есть тут

Устанавливаем OpenVPN сервер.
[root@filial3 /]# yum -y install openvpn


Копируем с сервера ключи в директорию /etc/openvpn
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/filial3.p12
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/ta.key


Создаем конфигурационный файл
[root@filial3 /]# vi /etc/openvpn/filial3.conf

dev tun
proto udp
# IP сервера (основной канал)
remote 86.86.ххx.x
# IP сервера (резервный канал)
remote 90.90.xx.x
port 1194
client
resolv-retry infinite
pkcs12 filial3.p12
tls-client
tls-auth ta.key 1
auth SHA1
cipher BF-CBC
ns-cert-type server
comp-lzo
persist-key
persist-tun
log-append /var/log/openvpn.log
verb 3


Теперь добавляем с помощью chkconfig OpenVPN в автозагрузку.
[root@filial3 /]# chkconfig openvpn on


Ну и теперь запускаем службу OpenVPN
[root@filial3 /]# service openvpn start
Запускается openvpn:                                       [  OK  ]
[root@filial3 /]#


Проверяем процесс
[root@filial3 /]# ps axw | grep openvpn

5953 ? Ss 0:00 /usr/sbin/openvpn --daemon --writepid /var/run/openvpn/filial3.pid --config filial3.conf --cd /etc/openvpn --script-security 2
5956 pts/0 S+ 0:00 grep openvpn


Попробуем теперь пингануть DNS сервер Офиса
[root@filial3 /]# ping -c 4 192.168.0.1
PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
64 bytes from 192.168.0.1: icmp_seq=1 ttl=127 time=30.6 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=127 time=65.5 ms
64 bytes from 192.168.0.1: icmp_seq=3 ttl=127 time=31.5 ms
64 bytes from 192.168.0.1: icmp_seq=4 ttl=127 time=31.7 ms

--- 192.168.0.1 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 2999ms
rtt min/avg/max/mdev = 30.651/39.875/65.579/14.845 ms


Ну и посмотрим трассировку
[root@filial3 /]# traceroute 192.168.0.1
traceroute to 192.168.0.1 (192.168.0.1), 30 hops max, 40 byte packets
 1  10.10.100.1 (10.10.100.1)  28.550 ms  81.022 ms  80.970 ms
 2  192.168.0.1 (192.168.0.1)  80.915 ms  80.877 ms  80.831 ms


Видим все нормально, пинги ходят.


на этом настройка Филиала №3 закончена.





Установка и настройка OpenVPN для системного администратора (Windows XP)


Будем настраивать на Windows XP.

Качаем дистрибутив для Windows и устанавливаем его. Скачать











Копируем с сервера ключи в директорию C:\Program Files\OpenVPN\config
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/sysadmin.p12
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server/ta.key


Далее создаем конфиг C:\Program Files\OpenVPN\config\sysadmin.ovpn
dev tun
proto udp
remote 86.86.ххx.x
port 1194
client
resolv-retry infinite
pkcs12 sysadmin.p12
tls-client
tls-auth ta.key 1
auth SHA1
cipher BF-CBC
ns-cert-type server
comp-lzo
persist-key
persist-tun
verb 3


Запускаем OpenVPN GUI.exe
В появившейся иконке в трее, нажимаем Connect.



Далее видим, все нормально, подключились.



Пробуем пинговать офис и филиалы.





Отзыв сертификата клиента из базы данных



Тут напишу немного о том как отзывать сертификаты клиентов из базы данных, для того чтобы клиент не мог использовать сертификат для подключения к OpenVPN серверу.
Думаю эта информация будет полезной.

Переходим в директорию со скриптами
//> cd /usr/local/share/doc/openvpn/easy-rsa/2.0/


Запускаем shell
/usr/local/share/doc/openvpn/easy-rsa/2.0/> sh

#. ./vars
NOTE: when you run ./clean-all, I will be doing a rm -rf on
/usr/local/share/doc/openvpn/easy-rsa/2.0/keys/server


Запускаем скрипт отзыва сертификата клиента из базы данных revoke-full, где user1 имя сертификата клиента.
#./revoke-full user1
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
DEBUG[load_index]: unique_subject = "yes"
Revoking Certificate 09.
Data Base Updated
Using configuration from /usr/local/share/doc/openvpn/easy-rsa/2.0/openssl.cnf
DEBUG[load_index]: unique_subject = "yes"
user1.crt: /C=RU/ST=Rostov-on-Don/L=Rostov-on-Don/O=server/OU=server/CN=user1
/name=user1/emailAddress=user1@localhost
error 23 at 0 depth lookup:certificate revoked
# exit


После каждого отозванного сертификата, файл с отозванными сертификатами crl.pem копируем в /usr/local/etc/openvpn
//> cp /../../../../../easy-rsa/2.0/keys/server/crl.pem /usr/local/etc/openvpn


Обязательно нужно что бы права на файл были 644 (сделаем на всякий случай)
//> chmod 644 /usr/local/etc/openvpn/crl.pem


Указываем в конфиге server.conf файл с отозванными сертификатами.
//> ee /usr/local/etc/openvpn/server.conf

# указываем где находится файл отозванных сертификатов
crl-verify /usr/local/etc/openvpn/crl.pem


И перезагружаем сервер OpenVPN
//> /usr/local/etc/rc.d/openvpn restart






Подключение к OpenVPN по telnet

Тут опишу как можно подключатся удаленно к серверу и смотреть кто подключен в данный момент к нашему серверу
Подключаемся с PC администратора по telnet
telnet 192.168.0.x 8329

>INFO:OpenVPN Management Interface Version 1 — type 'help' for more info
status
OpenVPN CLIENT LIST
Updated,Tue Sep 14 10:13:04 2010
Common Name,Real Address,Bytes Received,Bytes Sent,Connected Since
filial1,87.xxx.xxx.xx:57603,568651354,1418748913,Fri Sep 10 16:28:18 2010
filial2,83.xxx.xxx.xx:3705,20702,30886,Tue Sep 14 10:07:51 2010
filial3,62.xxx.xxx.xx:1041,685422,462374,Tue Sep 14 09:36:58 2010
ROUTING TABLE
Virtual Address,Common Name,Real Address,Last Ref
192.168.1.1C,filial1,87.xxx.xxx.xx:57603,Tue Sep 14 10:13:04 2010
192.168.2.1C,filial2,83.xxx.xxx.xx:3705,Tue Sep 14 10:13:04 2010
192.168.3.1C,filial3,62.xxx.xxx.xx:1041,Tue Sep 14 10:13:00 2010
GLOBAL STATS
Max bcast/mcast queue length,0
END

Более подробный список команд тут

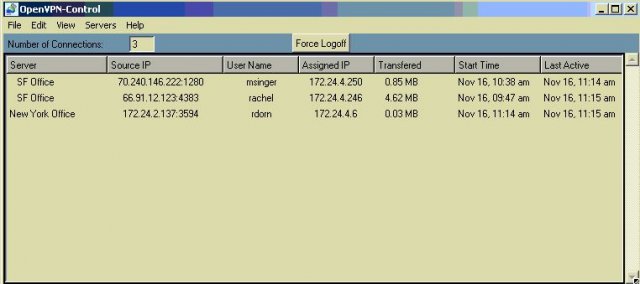

Есть отличная утилита OpenVPN-Control для подключения к OpenVPN. Скачать ее можно тут

Вот скрины программы














Настройка второго OpenVPN на одном сервере


Дописываю для тех кому вдруг нужно будет запустить на одном и том же сервере второй OpenVPN работающий на другом порту, например 65000 и протокол tcp.
Внимание!!!
Доступ на втором OpenVPN будет только к офису, дублировать роутнги на филиалы нельзя.

Переходим в директорию с демонами, копируем демон под другим названием openvpn2
//> cd /usr/local/etc/rc.d

/usr/local/etc/rc.d/> cp openvpn openvpn2

/usr/local/etc/rc.d/> ls | grep openvpn
openvpn
openvpn2


Далее создаем конфиг 2-го сервер OpenVPN
//> ee /usr/local/etc/openvpn/server2.conf

# указываем на каком локальном интерфейсе OpenVPN будет слушать
# по умолчанию OpenVPN слушает все интерфейсы
#local xxx.xxx.xx.x

# порт на котором работает сервер
port 65000

# протокол - TCP или UDP
proto tcp

# используемый тип устройства и номер
dev tun1

# указываем по каким интерфейсам можно подключаться к OpenVPN по telnet
# указывать нужно IP адреса интерфейсов сервера
# прошу заметить порт другой так как 8329 уже используется первым сервером
management localhost 8330
#management 192.168.0.xx 8330
#management 86.86.xxx.xx 8330

# указываем файл CA
ca /usr/local/etc/openvpn/keys/ca.crt

# указываем файл с сертификатом сервера
cert /usr/local/etc/openvpn/keys/server.crt

# указываем файл с ключем сервера
key /usr/local/etc/openvpn/keys/server.key

# указываем файл с генерированный алгоритмом Диффи Хеллмана
dh /usr/local/etc/openvpn/keys/dh2048.pem

# указываем где находится файл отозванных сертификатов
#crl-verify /usr/local/etc/openvpn/crl.pem

# задаем IP-адрес сервера и маску подсети (2-ой виртуальной сети)
# будьте внимательны виртуальная подсеть другая.
server 10.10.101.0 255.255.255.0

# указываем внутренний DNS и WINS сервер
push "dhcp-option DNS 192.168.0.1"
push "dhcp-option DNS 192.168.0.10"
push "dhcp-option WINS 192.168.0.1"

# задаем МАРШРУТ который передаём клиенту
# и маску подсети для того чтобы он "видел"
# сеть "Офиса" за OpenVPN сервером
# внимание доступа к филиалам не будет
# так как роутинги заняты будут 1-ым OpenVPN
push "route 192.168.0.0 255.255.255.0"

# указываем где хранятся файлы с
# настройками IP-адресов клиентов
client-config-dir ccd2

# добавляем маршрут сервер-клиент
route 10.10.101.0 255.255.255.252

# делает сервер OpenVPN основным шлюзом у клиентов
#push "redirect-gateway"

# разрешает видеть клиентам друг друга (по виртуальным IP)
# по умолчанию клиенты видят только сервер
client-to-client

# разрешать подключаться с одинаковым сертификатом/ключом
#duplicate-cn

# включаем TLS аутентификацию
tls-server

# для дополнительной безопасности при
# использовании SSL/TLS, создайте "HMAC firewall"
# для защиты от DoS аттак и флуда UDP порта.
#
# сгенерируйте с помощью:
#   openvpn --genkey --secret ta.key
#
# сервер и каждый клиент должны иметь копию этого ключа.
# второй параметр выставляется в '0' для сервера и '1' для клиентов.
tls-auth keys/ta.key 0

# TLS таймаут, полезен если выход в интернет осуществляется
# через GPRS мобильных операторов
tls-timeout 120

# выбираем алгоритм хеширования по умолчанию используется SHA1
# вывод полного списка openvpn --show-digests
auth SHA1

# выберите криптографический сертификат.
# этот пункт конфига должен копироваться
# в конфиг клиента, так же как он установлен здесь.
# по умолчанию используется/рекомендуется BF-CBC
# вывод полного списка openvpn --show-ciphers
#cipher BF-CBC        # Blowfish (default)
#cipher AES-128-CBC   # AES
#cipher DES-EDE3-CBC  # Triple-DES
cipher BF-CBC

# проверяет активность подключения каждые 10 секунд,
# если в течении 120 сек. нет ответа, подключение закрывается
keepalive 10 120

# сжатия трафика VPN туннеля с помощью библиотеки LZO
# если вы включили сжатие на сервере,
# вы так же должны включить и в конфиге у клиента
comp-lzo

# максимальное количество одновременно подключенных клиентов
max-clients 100

# от какого пользователя и группы будет работать OpenVPN
user nobody
group nobody

# эти опции позволяют избежать необходимости
# получения доступа к определенным ресурсам
# после рестарта, т.к. это может быть невозможным
# из-за понижения привилегий.
persist-key
persist-tun

# путь к файлу записи статуса OpenVPN в лог
status /var/log/openvpn/openvpn2-status.log

# путь к файлу записи событий происходящих на сервере
# "log" - запись событий в лог будет перезаписываться при перезагрузке демона
# "log-append" - запись событий будет добавляться в лог
log /var/log/openvpn/openvpn2.log

# установите необходимый уровень логирования.
# 0 - ничего, за исключением фатальных ошибок
# 4 - подойдет для получения общих сведений
# 5 и 6 пригодяться для отладки проблем соединения
# 9 - максимально возможная информация
verb 3

# макс кол-во однотипных записей в лог
#mute 20


Создаем диру где можно клиентам задавать статический IP
//> mkdir /usr/local/etc/openvpn/ccd2

Создаем логи для второго сервера
//> touch /var/log/openvpn/openvpn2-status.log
//> touch /var/log/openvpn/openvpn2.log


Ну и создадим файл для выдачи статического IP сисадмину
//> ee /usr/local/etc/openvpn/ccd2/sysadmin

ifconfig-push 10.10.101.10 10.10.101.9


Добавляем второй OpenVPN в rc.conf
//> ee /etc/rc.conf

openvpn2_enable="YES"
openvpn2_if="tun"
openvpn2_configfile="/usr/local/etc/openvpn/server2.conf"
openvpn2_dir="/usr/local/etc/openvpn"


Запускаем его
//> /usr/local/etc/rc.d/openvpn2 start


Проверяем работу второго OpenVPN
//> sockstat | grep 65000
nobody   openvpn    89594 5  tcp4   *:65000               *:*
//>

//> ifconfig

должны увидеть следующее
tun1: flags=8051<UP,POINTOPOINT,RUNNING,MULTICAST> mtu 1500
        inet 10.10.101.1 --> 10.10.101.2 netmask 0xffffffff
        Opened by PID 89587
tun0: flags=8051<UP,POINTOPOINT,RUNNING,MULTICAST> mtu 1500
        inet 10.10.100.1 --> 10.10.100.2 netmask 0xffffffff
        Opened by PID 29517




Список интерфейсных пар:
[  1,  2] [  5,  6] [  9, 10] [ 13, 14] [ 17, 18]
[ 21, 22] [ 25, 26] [ 29, 30] [ 33, 34] [ 37, 38]
[ 41, 42] [ 45, 46] [ 49, 50] [ 53, 54] [ 57, 58]
[ 61, 62] [ 65, 66] [ 69, 70] [ 73, 74] [ 77, 78]
[ 81, 82] [ 85, 86] [ 89, 90] [ 93, 94] [ 97, 98]
[101,102] [105,106] [109,110] [113,114] [117,118]
[121,122] [125,126] [129,130] [133,134] [137,138]
[141,142] [145,146] [149,150] [153,154] [157,158]
[161,162] [165,166] [169,170] [173,174] [177,178]
[181,182] [185,186] [189,190] [193,194] [197,198]
[201,202] [205,206] [209,210] [213,214] [217,218]
[221,222] [225,226] [229,230] [233,234] [237,238]
[241,242] [245,246] [249,250] [253,254]




Документация:
http://forum.ixbt.com/topic.cgi?id=14:40906
http://openvpn.net/index.php/open-source/documentation.html
http://openvpn.net/index.php/open-source/documentation/manuals.html
http://openvpn.net/management.html
http://www.lissyara.su/doc/man/safety/openvpn/



Ссылка на обсуждение: http://forum.lissyara.su/viewtopic.php?f=3&t=28289.

размещено: 2010-08-31,
последнее обновление: 2011-06-08,
автор: Cancer

оценить статью:

WhitePawn, 2010-09-01 в 13:56:52

Пасиб Cancer.

Ludenus, 2010-09-06 в 0:51:04

Не раскрыта тема для одновременного подключения к одной точке 2 и более соединений. Весьма актуально для организации дублированных каналов от филиалов к офису и подключения к любой точке авторизованного админа по отдельному каналу. Есть в этой теме тонкостей куча, что во FreeBSD, что в Win.

riv1329, 2010-09-06 в 5:33:22

Немного не понял, а что за список интерфейсных пар, зачем он?

user, 2010-09-06 в 9:47:47

А офисы друг-друга видят?

Cancer, 2010-09-06 в 9:58:43

2user
Видят офисы друг друга!

2Ludenus
Вы о чем говорите, три филиала одновременно подключены к офису и все 4 подразделения видят друг друга.
А для того что бы админ подключаться мог, нужно всего лишь создать ключ и подключиться, не забыв в ccd выдать ему IP.

2riv1329
Это список IP адресов которые выдаются клиентам.
//> ee /usr/local/etc/openvpn/ccd/filial1
ifconfig-push 10.10.100.2 10.10.100.1


А вообще ребята давайте писать на форум
http://forum.lissyara.su/viewtopic.php?f=3&t=28289

pinger, 2010-09-06 в 10:24:55

Вот мой конфиг клиента, почему с машин находящихся за этим шлюзом я не могу пинговать ЦО?

dev tun
client
nobind
resolv-retry infinite
remote 80.xxx.xxx.xxx 1194
route 192.168.0.0 255.255.0.0
route 3.0.0.0 255.0.0.0
route 4.0.0.0 255.0.0.0
route 5.0.0.0 255.0.0.0
route 7.0.0.0 255.0.0.0
route 10.0.0.0 255.0.0.0
tls-client
route-method exe
route-delay 20
ca ca.crt
cert crt.crt
key key.key
proto tcp-client
comp-lzo
status /var/log/openvpn/openvpn-status.log
log /var/log/openvpn/openvpn.log
verb 4

vlymar, 2010-09-07 в 9:36:04

Работает! Спасибо автору.

Cancer, 2010-09-07 в 13:13:16

2Ludenus
Весьма актуально для организации дублированных каналов от филиалов к офису и подключения к любой точке авторизованного админа по отдельному каналу.

А что вы именно имели ввиду ?

Cancer, 2010-09-10 в 0:21:34

Обновил статью до версии OpenVPN 2.1.3

Тестирую, работает все пока что отлично!

Alex, 2010-09-12 в 11:19:43

По вопросу про интерфейсные пары: в версии 2.1 появилась интересная опция --topology subnet при которой клиентам уже не выделяется отдельная подсеть /30 (что и отражают эти интерфейсные пары).
Опция работает и под Windows

*, 2010-09-28 в 1:47:18

Вечер добрый
сразу извиняюсь за ниже изложенное
[ЦЕНЗУРА] под 1С впн поднимать
этож надо додуматься
вы знаете сколько трафика жрет 1С? много
не прощеле было бы терминальник поднять?
это так к слову об оптимизации
схема ужасная или перересуйте или удалите

Cancer, 2010-09-28 в 9:11:32

Батенька научитесь читать!
чтобы люди могли подключаться через RDP к базам 1С на серверах
RDP наверное вам ни о чем не говорит?

ail-man, 2010-10-15 в 11:47:19

Оч.полезная статья, поэтому респект автору! У самого подобное настроено для 8 филиалов и успешно работает вот уже год, и пользователи работают в терминалах =)
По поводу:

\"Не раскрыта тема для одновременного подключения к одной точке 2 и более соединений. Весьма актуально для организации дублированных каналов от филиалов к офису...\"

, - достаточно на клиентах прописать еще одну строчку remote с резервным IP сервака, если основной упадет. Все идеально работает! Проверенно на схеме с сервером и клиентами, имеющими по 2 канала с переключением на резерв.
А по-поводу \"подключения к любой точке авторизованного админа по отдельному каналу\" - смысл вопрос не ясен. Делаем админу сертификат и подключаем к серваку - все! Доступ всюду и везде ему обеспечен. Не так ли? ;)

Единственный минус такой схемы - весь траффик будет проходить через сервак (если, например, нам надо с одного филиала попасть в другой через этот VPN), поэтому на нем нужен достаточно широкий канал. Так же добавлю, что для удобства работы в терминале время отклика до впн-сервера со всех филиалов должно быть достаточно малым (хотя бы порядка 50 мс), иначе нервов не хватит :)

Cancer, 2010-10-15 в 13:22:00

2ail-man
Окей, добавлю в статью про
remote IP_основного канала сервера
remote IP_резервного канала сервера


Так же добавлю, что для удобства работы в терминале время отклика до впн-сервера со всех филиалов должно быть достаточно малым (хотя бы порядка 50 мс
Если сделать 8 бит ограничение для терминальной сессии то и на 130-180 мс нормально работает.

ail-man, 2010-10-15 в 14:44:41

согласен, ну все же более комфортно на 50 мс, особенно при редактировании текста ;)
А вообще хорошо, если филиалы на одном провайдере сидят, и тогда время отклика зачастую порядка 5мс (правда не у всех провайдеров так), и тогда как будто локально сидишь =)

Cancer, 2010-10-18 в 0:29:55

В OpenVPN 2.1 на стороне клиента как оказывается можно вместо
remote 86.86.xxx.x
port 1194
proto udp

сделать так
remote host [port] [proto]
remote 86.86.xxx.x 1194 udp

kolesya, 2010-12-06 в 13:30:07

push "route 192.168.0.0 255.255.255.0"
...
push "route 192.168.3.0 255.255.255.0"

Раньше были ограничения на размер передаваемых через push данных на клиента (~1024 байта)

Cancer, 2010-12-06 в 14:14:44

Это очень хорошо!
Я так понял это изменение коснулась серверной части!

adre, 2010-12-07 в 22:42:30

Шикарно.... =)

novichok, 2011-01-14 в 17:06:53

У меня вопрос не по теме. А как быть с реализацией 152-ФЗ? Очень, знаете ли, актуально сейчас.

savio, 2011-01-18 в 15:42:07

Нда... устал листать, не то что читать. Молодец!

Cancer, 2011-03-09 в 13:59:41

Статью переписал слегка, под работу с более большим размером ключей.

export KEY_SIZE=2048

Dima, 2011-03-14 в 22:29:28

В сети стоят два DC с адресами (192.168.0.1 и 0.2)
Настроил подключение по инструкции.
Подключаюсь нормально, но пингуется только 0.2.
Решилось сменой адреса виртуальной сети с 10.10.100.0 на 10.8.0.0 (как в дефолотовом конфиге)

Artem, 2011-04-29 в 15:28:14

to novichok
смотря в каком аспекте рассматривать! насколько я понял 152, то для соединения 2 оффисов вы конечно же можете использовать OpenVPN, но как систему защиты данных - нет. насколько мне известно, OpenVPN не является сертифицированным ФСТЭКом средством защиты!

Аслан, 2011-06-28 в 15:08:29

Автору огромное уважение и поклон! Я только учу FreeBSD, потому этот ресурс моя домашняя страница. Если кто сталкивался с проблемой ввода пароля на клиенте установленной FreeBSD в этом месте  +--------------------------------------------------------------------+
    |                   Options for openvpn 2.1.4                        |
    | +----------------------------------------------------------------+ |
    | |  [Х] PW_SAVE  Interactive passwords may be read from a file    | |
    | |  [ ] PKCS11   Use security/pkcs11-helper                       | |
    | |                                                                | |
    | |                                                                | |
    | |                                                                | |
    | |                                                                | |
    | |                                                                | |
    +-+------v(+)------------------------------------------------------+-+
    |                       [  OK  ]       Cancel                        |
    +--------------------------------------------------------------------+
ставьте галку, тогда в конфиге askpass будет работать, иначе 0. На линукс машинах при конфигурации ставим ./configure -enable-password-save, если ошибился, поправьте, я не русский.

Dzhan Zabilov, 2011-08-15 в 11:26:46

Замечательная статья! И как тебе только не лень было писать столь обьемный материал;-). Вспомнилось как на духу, когда 3 года назад все это настраивал и подсказать некому было;-).

Вопрос - openvpn сертифицирован под фз152?

Cancer, 2011-11-03 в 12:11:52

скорее всего openvpn не сертифицирован ФСТЭК-ом.

dimasik_s, 2012-01-22 в 8:13:06

Автору уважение!
Маленькая поправка:
если вы работаете в папке 2.0, то
#./build-key-server server
работать не будет.
Надо четко указать что работаем в sh
#sh ./build-key-server server
И все нормально создается )))

Рамиль, 2012-02-07 в 13:59:50

Господа вот еще один вариант настройки клиента к статье
http://www.arg.su/ru-RU/Asus-WL-500G-Premium-v2-OpenVPN-Tomato

Cancer, 2012-02-07 в 17:41:46

Спасибо вам Рамиль! Отличный вариант!
Ссылку поправил....

dms, 2012-03-13 в 1:27:33

OpenVPN на Windows при попытке подключиться наблюдаю в логах такое:                                     UDPv4: Connection reset by peer (WSAECONNRESET)(code=10054).Куда копать?

smkuzmin, 2012-06-06 в 21:43:55

Простая установка сервера OpenVPN на CentOS: [url=https://sites.google.com/site/smkuzmin/home/openvpn]

Дмитрий, 2012-09-12 в 2:44:27

Статический IP можно прописать клиенту по другому,
есть директива ifconfig-pool-persist ipp.txt.
Файл ipp.txt нужно редактировать когда сервис openvpn остановлен, после запуска сервиса клиенты будут получать тот IP что указан в файле.

Формат файла ipp.txt:

commonName,ip

Как я понимаю разные демоны нужны только для возможности запуска разных серверов, в противном случае можно использовать следующий скрипт запуска(оговорка: cкрипты и команды далее - тестировались на CentOS 6.3):

#!/bin/sh
# openvpn config
dir=/etc/openvpn
# подгружаем модуль в ядро если он не включен
modprobe tun
# Включаем форвардинг пакетов
echo 1 > /proc/sys/net/ipv4/ip_forward
# Запускаем в режиме демонов три сервера
openvpn --cd $dir --script-security 2 --daemon --config /etc/openvpn/server_1.conf
openvpn --cd $dir --script-security 2 --daemon --config /etc/openvpn/server_2.conf
openvpn --cd $dir --script-security 2 --daemon --config /etc/openvpn/server_3.conf


Опция(--script-security level) появилась с версии 2.1.
Можно указать как при запуске демона так и в файле *.conf сервера. Что она даёт:

Это Директива предлагает уровень политики контроля над OpenVPN, использование внешних программ и скриптов.

Настройки уровней:

0 — Строго без вызова внешних программ.
1 — (по умолчанию), Только вызов встроенных комманд, таких как ifconfig, ip, route, или netsh.
2 — Позволяет вызывать встроенные комманды и пользовательские скрипты.
3-Разрешет пароли, которые должны быть переданы в скриптах
через переменные окружения(потенциально небезопасно).

Сам до конца не могу подобрать первод 3-го уровня, приведу пример на буржуйском так наверное будет понятнее(Allow passwords to be passed to scripts via environmental variables (potentially unsafe).

$ps -A | grep openvpn

покажет процессы там должно быть что-то такого типа:

27195 ?        00:00:03 openvpn
27204 ?        00:00:01 openvpn
27212 ?        00:00:00 openvpn


в конфиге сервера можно ипользуйте директиву:

writepid /etc/openvpn/pid_server_1

Этой командой получим ID процесса не открывая файла(при этом находимся в каталоге с файлом или указываем полный путь к файлу)

$cat pid_server_1

полученный ответ

27289

если этот процес нужно убить то набираем это:

$kill  27289

или убиваем все процесы openvpn следующим скриптом:

создаём пустой файл скрипта

$touch stop-openvpn.sh

$nano stop*

работает и так и так

$nano stop-openvpn.sh

Вставляем код в файл:

#!/bin/sh

# stop all openvpn processes

killall -TERM openvpn


Делаем файл исполняемым:

$chmod +x stop.sh

P.S. Хотел написать только про статические IP, а пока добавлял строчки из своих настроек, заметил что есть у Вас упоминание о скриптах безопастности но ничего не пишется что к чему. На CentOS 6.3 у меня кстати переменные окружения для ключей загружаются вот так:

$source ./vars

Дмитрий, 2012-09-12 в 2:52:05

Виноват упустил имя файла, должно быть не так:

Делаем файл исполняемым:

$chmod +x stop.sh

а вот так(файл то создавали вот такой stop-openvpn.sh)

$chmod +x stop-openvpn.sh

но если файлов начинающихся на stop в каталоге больше нет то можно и так..))):

$chmod +x stop*

Evg, 2012-10-15 в 19:03:33

Дмитрий, Ман по поводу вашего замечания имеет другое мнение:

Note that the entries in this file are treated by OpenVPN as  suggestions  only,  based  on  past associations  between  a common name and IP address.  They do not guarantee that the given common name will always receive the given IP address.  If you want guaranteed assignment,  use  --ifconfig-push

Особенно учитывая то что я выделил жирным я все же предпочел бы использовать --ifconfig-push

Дмитрий, 2012-10-15 в 22:30:08

Evg, если не сложно переведите пожалуйста и приведите ман весь целиком для этой директивы.

Evg, 2012-10-16 в 15:07:40

Сохранение/удаление  данных ifconfig-pool в файл, на интервал в секундах (по умолчанию = 600) как при старте так и при завершении программы.
(Строго говоря слова такого unpersist вроде как нет, в общем мог перевести неправильно особенно вторую часть предложения)
Цель данной опции предоставить долговременную ассоциацию между клиентами и виртуальными IP адресами назначенными им из пула (настройки ifconfig-pool).Поддержание долговременной ассоциации полезно для клиентов так как позволяет им эффективно использовать директиву --persist-tun.
Параметр file - это ASCII файл с разделителями-запятыми имющий вид <Common-Name>,<IP-address>.
Если значение [seconds] = 0 файл будет обрабатываться как доступный только для записи.
Обратите внимание что записи в данном файле для OpenVPN'а носят рекомендательный характер, основанный на прошлый ассоциациях между Common Name и IP адресом. Эти записи не гарантируют что клиент с указанным "common name" всегда будет получать указанный для него в файле IP адрес.
Если вы хотите гарантированного присвоения, используйте директиву --ifconfig-push

Evg, 2012-10-16 в 15:12:26

Только что перечитал вашу просьбу и понял что неверно истрактовал вашу просьбу, тогда читайте начиная с "Обратите внимание".
А вот собственно оригинал:

--ifconfig-pool-persist file [seconds]
Persist/unpersist  ifconfig-pool data to file, at seconds intervals (default=600), as well as on program startup and shutdown.
The goal of this option is to provide  a  long-term  association  between  clients(denoted  by  their  common name) and the virtual IP address assigned to them from the ifconfig-pool.  Maintaining  a  long-term  association  is  good  for  clients because it allows them to effectively use the --persist-tun option. file is a comma-delimited ASCII file, formatted as <Common-Name>,<IP-address>.

If  seconds  =  0, file will be treated as read-only.  This is useful if you would like to treat file as a configuration file.

Note that the entries in this file are treated by  OpenVPN  as  suggestions  only, based  on  past  associations  between  a common name and IP address.  They do not guarantee that the given common name will always receive the given IP address.  If you want guaranteed assignment, use --ifconfig-push

Дмитрий, 2012-10-17 в 4:04:34

Evg, Прошу прощения но хотелось бы всё таки правильный перевод:

If  seconds  =  0, file will be treated as read-only.  This is useful if you would like to treat file as a configuration file.

Хочу заметить что я не претендую на едиственно правильный вариант..)))...а всего лишь указал что такой вариант имеет место быть!

Дмитрий, 2012-10-17 в 4:15:27

Чтобы никого не путать, от себя добавлю если хотите использовать директиву ifconfig-pool-persist ipp.txt как конфигурационный файл то её нужно записывать в следующем формате:

ifconfig-pool-persist ipp.txt 0

редактируем файл остановив демон opnvpn. Лично для меня это удобнее, но если нужно строго задать IP на клиенте от сервера, то нужно использовать другую директиву "--ifconfig-push".

Evg, 2012-10-17 в 10:22:08

Да, видимо при переводе я пропустил это предложение.

Кирилл, 2013-01-15 в 9:08:04

при выполнении
/../../../../openvpn/easy-rsa/2.0/> openvpn --genkey --secret keys/server/ta.key
пишет
openvpn: Command not found.

Cancer, 2013-01-16 в 15:06:13

Полный путь попробуйте указать
/usr/local/sbin/openvpn --genkey --secret keys/server/ta.key

Евгений, 2013-02-13 в 12:43:08

Добрый день.
Хочу обратить внимание коллег, что при создании ключей для филиалов, обратите внимание на атрибут CommonName. Его содержимое в последствии должно использоваться в имени файла настрое к в /usr/local/etc/openvpn/ccd/. Если содержимое CommonName и Имя файла настроек отличаются, то из главной сети вы не будете видеть сеть за клиентом.

Devapath, 2013-03-05 в 17:48:06

OpenVPN+Mikrotik.
www.youtube.com/watch?v=L45nsdE9220
www.youtube.com/watch?v=pEUiE0gdX04
Но в видео есть ошибка, нельзя сохранять в Mikrotik файл ca.key !!!
Не наступайте на мои грабли. Создавая интерфейс OpenVPN, устанавливайте параметры: Certificate, Auth, Cipher - единожды. Иначе будут ошибки соединения. Если параметры нужно изменить. Создайте интерфейс заново.
В принципе тут все расписано:
wiki.mikrotik.com/wiki/OpenVPN
openvpn.net/index.php/open-source/documentation/howto.html

Devapath, 2013-03-19 в 10:52:14

OpenVPN+Mikrotik!!!
Если у вас проблемы со связкой микротика, обновите ОС и прошивку.
Заработало СТАБИЛЬНО при таком обновлении:
- MikroTik RouterOS 5.24
- Current Firmware: 3.02
Проверял на нестабильном канале :-)
Особенность, MikroTik работает только с TCP (в OpenVPN) !!! В конфиге укажите:
proto tcp

Tihonov Dmitry, 2013-03-24 в 19:32:30

!!! Новая фича в openvpn-2.3.0_3
Если устанавливать openvpn из портов с опцией
Install security/easy-rsa RSA helper package то скрипты по генерации ключей и сертификатов "ложатся" в /usr/local/share/easy-rsa/

MIf, 2016-05-13 в 17:42:54

Автору огромное спасибо! И, если позволите, небольшой вопросик, а может ли центральный сервер OVPN выступать одновременно клиентом, подключенным к следующему серверу OVPN ?

Cancer, 2016-05-13 в 17:47:17

Добрый день!
Да, конечно, не вижу проблем.
У меня на одной машине 2 экземпляра сервера поднято и 1 клиентское подключение и это все на Win сервере, а там чуть сложнее это сделать было.

MIf, 2016-05-16 в 16:11:50

Отлично! Большое спасибо, полез дальше читать документацию.

Pavel, 2023-08-02 в 20:10:00

>Доступ на втором OpenVPN будет только к офису, дублировать роутнги на филиалы нельзя.
Посмею не согласиться.
Маршрутизацию между клиентами openvpn осуществляет сам, для этого есть параметр iroute.
Благодаря ему openvpn знает, что если пакет адресован 192.168.3.0/24, и у одного из клиентов указан iroute 192.168.3.0/24, то именно туда openvpn этот пакет и отправит.
А дальше этот пакет выйдет из интерфейса tun0, и дальше пойдет согласно таблице маршрутизации OS.
Если есть второй openvpn сервер:
Он должен сделать push "route ...." своим клиентам, что, мол, я умею доставлять данные до адресов X.Y.Z.* .
Пакет придет в tun1, попадет в OS, которая согласно таблице маршрутизации отправит пакет в tun0, где он, согласно iroute будет отправлен нужному клиенту.


Оставьте свой комментарий:
Ваше имя:   *
e-mail:
жирный
наклонный
подчёркнутый
ссылка
цвет
Нынешний год:   *



Хостинг HOST-FOOD

2014-07-27, lissyara
gmirror

Удалённое создание софтверного зеркала средствами gmirror, на диске разбитом с использованием gpart. Использование меток дисков для монтирования разделов.
2013-08-20, zentarim
Scan+Print server FreeBSD 9

Настройка сервера печати и сервера сканирования под управлением операционной системы FreebSD 9 для МФУ Canon PIXMA MP540
2011-11-20, BlackCat
Разъём на WiFi-карту

Делаем съёмной несъёмную антену на WiFi-карте путём установки ВЧ-разъёма
2011-09-14, manefesto
Настройка git+gitosis

Настройка системы контроля версия исходного кода в связке git+gitosis+ssh
2011-08-14, zentarim
Wi-FI роутер + DHCP + DNS

Настройка Wi-Fi роутера на Freebsd 8 + DNS сервер + DHCP сервер: чтобы Wi-Fi клиенты были в одной подсети с проводными, проводные и беспроводные клиенты получали адреса автоматически по DHCP, кэширующ
2011-06-15, -ZG-
Охранная система на FreeBSD+LPT

В этой статье описана попытка реализации простой охранной системы на базе FreeBSD с подключением к ней охранных устройтсв на LPT порт и видеорегистрацией.
2011-03-13, terminus
ng_nat

Описание работы ng_nat, практическое использование, достоинства и недостатки в сравнении с ipfw nat
2011-02-20, Капитан
Nagios+Digitemp

Статья описывает создание системы оповещения о превышении температуры в специальных помещениях на основе Nagios с использованием программы Digitemp.
2011-02-17, Le1
Zyxel Configuration

Скрипт для массового изменения конфига свичей Zyxel. Берет из файла iplist список ip-шек, заходит последовательно на каждый и выполняет комманды из файла commands, записывая происходящее в лог файл.
2011-02-16, fox
hast carp zfs ucarp cluster

HAST (Highly Available Storage), CARP, UCARP, ZFS, Cluster настройка и одаптация плюс личные размышления…
2011-02-04, BlackCat
Восстановление ZFS

История о том, как был восстановлен развалившийся RAIDZ ZFS-пул (перешедший в FAULTED) с помощью скотча и подручных средств. Или о том, какие приключения ожидают тех, кто не делает резервных копий.
2011-02-03, Капитан
1-Wire

Статья описывает самостоятельное изготовление контроллера DS9097 для съёма показаний с датчиков температуры DS1820 с помощью программы Digitemp.
2011-01-28, Капитан
Температура в серверной

Статья описывает построение системы наблюдения за температурой в помещении серверной с использованием программы Digitemp и выводом графиков в MRTG
2011-01-21, m4rkell
Syslog server

Как то буквально на днях, у нас завалилось, что то в еве) или не в еве не суть. Суть в том, что когда захотели снять логи с хостов esx обнаружили, что хранят эти негодяи логии только за последнии сутк
2011-01-07, lissyara
Canon/gphotofs

Монтирование цифровых фотоаппаратов Canon (PTP) как файловой системы, автоматизация этого процесса через события devd и внешние скрипты.
2010-12-13, Al
IPSec

Описание принципов работы IPSEC и способов аутентификации.
2010-12-07, manefesto
FreeBSD on flash

Было принято решении переехать на USB Flash и установить минимальный джентельменский набор для работы своего роутера. Делаем =)
2010-12-05, Fomalhaut
root ZFS, GPT

Инструкция по установке FreeBSD с использованием в качестве таблицы разделов GPT и в качестве основной файловой системы - ZFS
2010-09-05, Cancer
Настройка аудиоплеера на ximp3

Цели: Простенький аудиоплеер, для того что бы тетя продавец в магазине утром пришла нажала на кнопку Power и заиграла в зале музыка, так же был доступ по сети, общая шара куда можно заливать музыку, к
2010-08-31, Cancer
Установка и настройка OpenVPN

На днях появилась задача - объединить головной офис и 3 филиала в одну сеть через интернет посредством OpenVPN, чтобы люди могли подключаться через RDP к базам 1С на серверах.
2010-08-25, manefesto
freebsd lvm

Использование linux_lvm для работы с LVM разделами из-под FreeBSD. Проблемы которые возники при монтирование lvm раздела
2010-04-30, gonzo111
proftpd file auth&quota

Proftpd - квоты и авторизация из файлов, без использования базы данных и/или системных пользователей
2010-04-22, lissyara
tw_cli

Пошаговая инструкция по восстановлению RAID на контроллере 3ware, из которого выпал один диск. Настройка мониторинга состояния рейда и отчётов о его состоянии на email.
2010-04-14, fox
MySQL Master+Master

MySQL (Master Master) and (Master Slave) Как настроить репликацию…
2010-03-09, terminus
DNS zones

Краткий ликбез про управление DNS зонами. Примеры проведения делегирования прямых и обратных DNS зон.
2010-03-09, aspera
Squid+AD (group access)

Настройка прокси сервера SQUID с автроризацией пользователей в AD. Разделение пользователей на группы
2010-03-02, BlackCat
Шлюз: Часть 4

Настройка дополнительных сервисов: синхронизация времени (OpenNTPD), клиент DynDNS.org.
2010-03-01, BlackCat
Шлюз: Часть 3

Настройка DHCP и DNS серверов для работы внутри частной сети, c поддержкой внутренних (частных зон) DNS, а так же интеграция DHCP и DNS сервисов.
2010-03-01, BlackCat
Шлюз: Часть 2

Конфигурация МСЭ pf для проброса портов с изменением порта назначения и без, а так же поддержки активного режима FTP и ограничения максимального размера сегмента
2010-03-01, BlackCat
Шлюз: Часть 1

Быстрая настройка шлюза/маршрутизатора с установлением PPPoE-соединения, поддержкой NAT и DNS-forwarding.
2010-02-23, Morty
darkstat

Простая считалка траффика, со встроенным веб-сервером. Очень маленькая, может делать отчеты трафика по хостам, портам, протоколам, а также строить графики
2010-01-23, gonzo111
squid+sams+sqstat

Пилим squid и sams - примеры конфигов с объяснениями. Установка SqStat.
2009-12-19, schizoid
mpd5 + radius + ng_car + Abills

Настройка pppoe-сервера с биллинговой системой Abills и шейпером ng_car
2009-11-16, lissyara
UFS->ZFS

Удалённая миграция с UFS на ZFS. Загрузка с раздела zfs. Настройка для работы с малым количеством памяти под архитектурой i386.
2009-11-13, gx_ua
fusefs-ntfs

Установка, настройка и использование fusefs-ntfs, драйвер NTFS, предназанченного для монтирования NTFS разделов под FreeBSD
2009-11-12, Morty
LiveCD

Создание собственного LiveCD с необходимыми вам изменениями, автоматизирование данного процесса, а так же вариант скоростной сборки СД.
2009-09-27, lissyara
Samba как PDC

Контроллер домена - аналог M$ NT4 домена под самбой, без использования LDAP и прочей хиромантии. Просто и быстро =)
2009-08-30, terminus
ipfw nat

Подробное руководство по ipfw nat, сложные случаи конфигурации.
2009-08-24, levantuev
HotSpot

Установка Hotspot системы в общественное заведение.
2009-08-18, lissyara
diskless

Создание бездисковых терминалов под управлением FreeBSD - с загрузкой по сети. Используются для старта rdesktop и подключения к виндовому серверу терминалов.
2009-07-29, BAV_Lug
Видеонаблюдение

Настройка бюджетного варианта видеонаблюдения на удаленном объекте
2009-07-22, Cancer
OpenLDAP адресная книга

Настройка и создание адресной книги на базе OpenLDAP + phpLDAPadmin
2009-06-30, SergeySL
AimSniff

Руководство по созданию системы мониторинга ICQ-переписки на базе AimSniff, использующей базу данных MySQL для хранения и Web-интерфейс WAS (Web Aim Sniff) для просмотра перехваченных сообщений
2009-06-25, atrium
Управление правами доступа

Полномочия пользователей и файлов, принадлежащих им, формирует концепцию ОС UNIX.
2009-06-16, DNK
Exim+PgSQL

Установка почтовой системы exim+pgsql на FreeBSD 7.1
2009-05-30, mvalery
HDD(mbr) -> HDD(gpt)

Как разбить диск размером более 2TB на разделы, сделать загрузочным, а затем перенести на него информацию с рабочей системы — донора.
2009-05-22, Cancer
SendXMPP

Отправка сообщений на Джаббер сервер по средствам SendXMPP
2009-05-11, Raven2000
Network UPS Tools

Network UPS Tools представляет собой набор программ, которые обеспечивают общий интерфейс для мониторинга и администрирование UPS оборудования.
2009-04-29, m0ps
IPSEC over GRE with RIP

Пример IPSEC over GRE и динамическим роутингом (RIP), с ADSL в качестве последней мили на оборудовании Cisco.
2009-04-24, WhiteBear777
qemu network

Появилась необходимость поставить на БСД эмулятор(qemu) и настроить в качестве гостевой ОС Windows XP, предоставив ей выход в локалку и в сеть internet...
2009-04-22, vp
freebsd + huawei 162 gsm modem

В статье описывается простой способ подключения модема huawei 162 к freebsd + первичная настройка smstools
2009-04-12, mvalery
Мониторинг RAID

Мониторинг из командной строки RAID компаний AMCC 3ware, HighPoint, Dell (Perc 5/i и PERC 6/i) и LSI (MegaRAID SAS 8408E и SAS1078)
2009-04-09, texnotronic
RAID1 via LAN

Функциональности DRBD во FreeBSD можно добиться примонтировав блочное устройство по сети при помощи GEOM Gate (ggate) и добавив его в зеркало с локальным диском средствами gmirror.
2009-04-03, Raven2000
Оптимизация хоста для CMS

В последнее время на старый и не очень быстрый ПК (Celeron 800 RAM 256) мною было навешано с десяток сайтов и некоторые были из серии тяжелых CMS. И так нам дано FreeBSD 7.1 и ~10 сайтов/CMS.
2009-04-01, atrium
VSFTPD + AD && MySQL

Настройка самого безопасного сервера FTP - vsftpd.
2009-03-31, Dron
Peoplenet + C-motech (3G)

Описание подключения к сети Peoplenet посредством 3G модема С-motech CCu-650U на FreeBSD
2009-03-25, lissyara
mod_auth_external

mod_auth_external - авторизация пользователей в apache c помощью внешней программы - например, системных пользователей.
2009-03-24, gx_ua
Lightsquid

Частично lightsquid может заменить sams: быстрая и простая инсталляция, быстрый парсер, cgi скрипт для динамической генерации отчета, нет привязки к БД, различные графические отчеты, мультиязычный инт
2009-03-18, LHC
Установка Zabbix-1.6

Установка и первоначальная настройка системы мониторинга Zabbix (версия 1.6)
2009-03-16, Cancer
Принт-Сервер Samba+LPD & AD

Простейшая настройка Принт-Сервера на FreeBSD используя Samba+LPD & AD
2009-03-04, Mad_caterpillar
ipsec_vpnc

Настройка VPN IPSec концентратора на FreeBSD 6.2 для клиента cisco с использованием ipsec-tools и авторизацией в активной директории
2009-02-18, Andy
Free-SA

Программа анализирует log файлы Squid'а и формирует по ним отчет.
2009-02-02, Cancer
Openfire Jabber Server

Установка Jabber сервера на примере Openfire
2009-01-28, Cancer
mpd5 + сжатие и шифрование

Установка VPN сервера mpd5 + сжатие и шифрование
2009-01-26, vp
freebsd + webcamera

Подключение и настройка вебмкамеры для работы с freebsd на примере Logitech QCam STX
2009-01-10, Grishun_U_S
конфиг для офисов

В статье разбирается конфиг для офиса, пользователи которого имеют строгие ограничения по портам. Заворачиваем www трафик на транспарентный прокси, а остальное NAT'им. Эффективно делим канал интернет
2008-12-27, Storoge
sftp+chroot

Возникла необходимость дать возможность нескольким пользователям заливать на сервер контент для своих сайтов через sftp, чтобы при этом не страдала безопасность.
2008-12-13, Morty
PurefFTPd

Администрирование pureftpd-сервера с помощью вэб интерфейса Usermanager
2008-12-11, lissyara
termlog

Небольшая простая утилита, использующаяся для записи в файл всего что происходит на терминалах системы. Полезно, когда есть доступ по ssh у тех, кому не очень доверяете. Паранойя - это не плохо =)
2008-11-26, Cancer
SQUID+SAMS +Rejik-(ADLDAP)

Установка Прокси сервера SQUID с красивой мордой SAMS и редиректором REJIK,для учета кто куда ходил + графики в pdf,РЕЖИК собственно рубит банеры и запрещает пользователям ходить на запрещенные сайты,
2008-11-22, dvg_lab
php5-oci8

Решение проблем segmentation fault (core dumped) при работе с oracle8-client и php5-oci8
2008-11-21, m0ps
NTP

Пример настройки NTP сервера для локальной сети и клиента, для синхронизации времени с локальный NTP сервером. Обновление ntpd из портов.
2008-11-20, Cancer
SQUID+SAMS +Rejik-(NTLM)

Установка Прокси сервера SQUID с аутентификацией по NTL с красивой мордой SAMS и редиректором REJIK,для учета кто куда ходил + графики в pdf, РЕЖИК собственно рубит банеры и запрещает пользователям хо
2008-11-20, UA
Hotspot

Настройка безпроводной точки доступа (WiFi) на freebsd
2008-11-12, Shaman
Enemy Territory

Появилась у меня такое желание поднять сервер Enemy Territory. Поискал погуглил, ничего толкового не нашел пришлось все самому делать. И вот решил поделиться опытом. Начинаем......
2008-11-11, lissyara
Samba+ NT ACL

Использование vfs самбы - модули full_audit и recycle. Настройка для использования в качестве файлопомойки с 500+ одновременно работающих юзеров. Раздача прав через нативный виндовый интерфейс.
2008-11-11, Raven2000
Upgrading OpenBSD

Сегодня мы будем обновлять OpenBSD. Систему необходимо поддерживать в актуальном виде и следить, чтобы все работало, как часы и все дырки были залатаны до прихода врага =)
2008-11-10, lexy
SMSTools 3

Как автоматизировать отправку и обработку входящих сообщений при помощи мобильного телефона, датакабеля и компа
2008-11-06, Cancer
Asterisk IP PBX

Установка VoiP сервера Asterisk IP PBX для соединения двух шлюзов и АТС
2008-10-30, atrium
Samba & CUPS & AD & ACL

Настройка Samba в роли доменного файл-сервера, и CUPS в роли принт-сервера для Windows клиентов
2008-10-17, Raven2000
src & ports

Конечно, в OpenBSD система портов никогда не сможет быть полной сравнение с той же системой во FreeBSD. Связано это с тем, что разработчики включают в порты лишь те приложение которые протестированн
2008-10-13, Morty
Mysql - базовое описание

Базовое описание и принципы работы с MySQL
2008-10-10, Cancer
exim&dovecot + fetchmail + SSL

Exim & Dovecot + Postfixadmin & Roundcube + Fetchmail & smtp_relay С возможностью отправлять письма через смтп релей провайдера. С использование SSL шифрование: POP3s IMAPs sSMTP
2008-10-09, m0ps
Дополнительные порты для роутера

Увеличение количества Ethernet портов маршрутизатора за счет свободных портов коммутатора пробросив vlan с сабинтерфейса роутера на интерфейс коммутатора.
2008-10-06, princeps
Bacula

Настройка сервера системы резервного копирования Bacula на FreeBSD для бэкапов FreeBSD и Windows машин
2008-10-02, zheromo
Postfix + DBMail

Создание почтовой системы на основе Postfix + DBMail + SASL2 + TLS + DSpam + ClamAV + RoundCubeWebMail
2008-10-02, Cancer
SugarForge CRM

SugarForge CRM предоставляет подавляющее большинство функциональных возможностей CRM систем
2008-09-12, arksu
ng_ipacct + squid

Подсчет трафика с помощью ng_ipacct. Связка ng_ipacct + squid + парсер логов + авторизатор + nginx + mysql и куча служебных скриптов для работы всей системы.
2008-09-03, Raven2000
GLPI

Мне надо было найти замену существующей программы инвентаризации, чтобы за компьютерами, принтерами, картриджами, лицензиями и тп был учет. Желательно с дополнительными бонусами типа системы подачи...
2008-09-03, salimk
POWERDNS

Статья о том как мигрировать с DNS сетвера ISC Bind на POWERDNS
2008-09-03, DNK
Rinetd

Редирект TCP портов с помощью утилиты rinetd - просто до безобразия - само прилодение простое, конфиг в одну строчку - что ещё надо для счастья? =)
2008-09-03, L!Ner
eGroupWare

Это сервер групповой работы. Он укомплектован собственным веб-интерфейсом, который обеспечивает доступ к вашим данным с любой платформы по всей планете.
2008-08-30, jafff
MAC адрес

У девайса VoIP Planet VIP-000 слетел MAC адрес и стал FF-FF-FF-FF-FF-FF, как я его востанавливал
2008-08-30, Morty
clonehdd

Перенесение, бэкапирование HDD,легко и просто
2008-07-31, Raven2000
Proxy Auto Configuration

Возникла необходимость автоматически настраивать прокси для всех компов и не бегать например если поменялось что-то на сервере прокси. Для этого давно существует технология Proxy Auto Configuration.
2008-07-29, f0s
NNTP сервер

Конфигурирование собственного NNTP-сервера.
2008-07-28, Al
spamooborona

настройка yandex spamooborona в качестве smtp-proxy для работы с exim
2008-07-28, Cancer
SQUID+SAMS +Rejik-(NCSA)

Установка Прокси сервера SQUID с красивой мордой SAMS и редиректором REJIK,для учета кто куда ходил + графики в pdf,РЕЖИК собственно рубит банеры и запрещает пользователям ходить на запрещенные сайты,
2008-07-20, Raven2000
Pax

Эта замечательная утилита поставляется с FreeBSD по умолчанию, и она имеет неплохой потенциал. Можно создавать архивы модифицировать их, а так же живьем переносить всю операционную систему с данными
2008-07-16, Andy2k
BIND & AD

Настройка BIND для обслуживания запросов контроллеров Active Directory. Альтернатива поднятию DNS от Microsoft.
2008-07-16, aleksey.kravchenko
Samba (PDC+BDC)

Поднять главный (офис) и резервный (филиал) контроллер домена на базе Samba и OpenLDAP, организовать синхронизацию и репликацию между ними. Запись в LDAP должена выполняться только на PDC.
2008-07-14, aleksey.kravchenko
OpenVPN + LDAP

Статья о том, как настроить OpenVPN с авторизацией пользователей в OpenLDAP.
2008-07-14, aleksey.kravchenko
ProFTPd + LDAP

ProFTPd с авторизацией пользователей в OpenLDAP
2008-07-13, lissyara
Asus Eee PC

Дали на несколько дней поиграться Asus Eee PC - мелкий ноутбок по смешной цене. Ну, первым делом ставим правильный ОС и смотрим - что из этого получиться.
2008-07-09, terminus
DNS сервер Unbound

Установка и настройка кеширующего DNS сервера Unbound под управлением FreeBSD 7.0
2008-07-08, f0s
mozilla autoconfig

Автонастройка браузера и почты Mozilla Seamonkey пользователям
2008-07-05, lissyara
iftop

Утилита предназначена для мониторинга загрузки канала в режиме реального времени - позволяет видеть кто именно занял полосу. Полезно для организаций с FreeBSD на шлюзовой машине.
2008-07-02, manefesto
snd_hda

Патчим snd_hda для корректной работы с наушниками
2008-06-27, Grishun_U_S
dd : бэкапируем windows

Клонирование разделов windows с помощью загрузочного диска FreeBSD
2008-06-25, terminus
DNS сервер NSD

Установка и настройка авторитарного DNS сервера NSD под управлением FreeBSD 7.0
2008-06-17, Al
NetXtreme BCM5722

Драйвер для сетевой карты NetXtreme BCM5722 Gigabit Ethernet
2008-06-15, tango
Amanda

Установка и настройка сервера резервного копирования Amanda на FreeBSD.
2008-06-12, LMik
Виртуальный свитч

Статья описывает создание виртуального коммутатора для соединения удаленных физических ethernet сетей.
2008-06-08, littlesavage
SiS*Mirage*1 на D201GLY2

Как заставить работать видеоrарту SiS*Mirage*1 на материнской D201GLY2
2008-06-06, nsand
Рыбалка на FreeBSD

Стьатья о том как настроить рыбалку со спутника под FreeBSD
2008-06-06, nsand
TT budget S-1401

Настройка драйвера ttbudget (SkyStar3) под FreeBSD
2008-05-30, Andy2k
NOD32 mirror

Скрипт для создания зеркала обновлений для антивируса NOD. Автоматически ищет нужные логин-пароль для получения обновлений. В теории не требует обслуживания.
2008-05-25, Romzes
метаданные exif

Пример сортировки фотографий сделаных разными фотоаппаратами, с разными названиями, датами создания/модификации. Из под консоли, конечно.
2008-05-23, FenX
svn+apache+trac

Установка связки Apache2.2 + Subversion + Trac (Установка и настройка SVN сервера с доступом к репозиториям по http протоколу)
2008-05-22, Grishun_U_S
простой конфиг PF

В статье разбирается простой конфигурационный файл pf "изнутри можно все"
подписка

    вверх
Статистика сайта
Сейчас на сайте находится: 10 чел.
За последние 30 мин было: 45 человек
За сегодня было
7817 показов,
866 уникальных IP


  Этот информационный блок появился по той простой причине, что многие считают нормальным, брать чужую информацию не уведомляя автора (что не так страшно), и не оставляя линк на оригинал и автора — что более существенно. Я не против распространения информации — только за. Только условие простое — извольте подписывать автора, и оставлять линк на оригинальную страницу в виде прямой, активной, нескриптовой, незакрытой от индексирования, и не запрещенной для следования роботов ссылки.
  Если соизволите поставить автора в известность — то вообще почёт вам и уважение.

© lissyara 2006-10-24 08:47 MSK

Время генерации страницы 0.1023 секунд
Из них PHP: 69%; SQL: 31%; Число SQL-запросов: 93 шт.
Исходный размер: 406492; Сжатая: 61270
